冲模模架精度检查要点

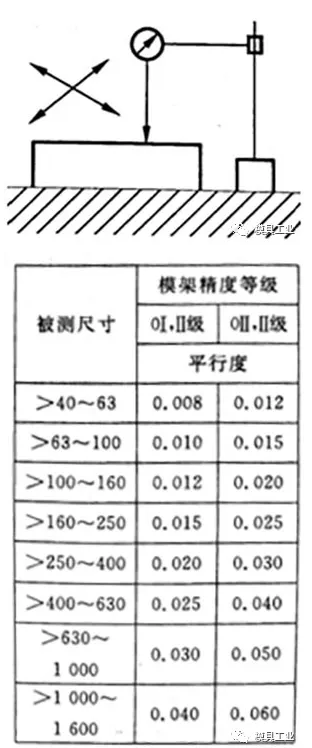

上模座下平面对上平面的平行度:将上模座放在测量平板上,用测量仪器触及被测表面,沿凹模周界的对角线测量被测表面,取各条测量线指示器的最大与最小读数差作为平行度的误差值。

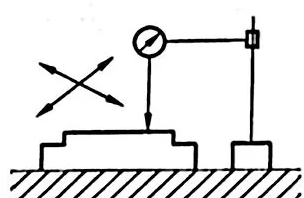

下模座上平面对下平面的平行度:将下模座放在测量平板上,用测量仪器触及被测表面,沿凹模周界的对角线测量被测表面,取各条测量线指示器的最大与最小读数差作为平行度的误差值。



导柱滑动部分的圆柱度:

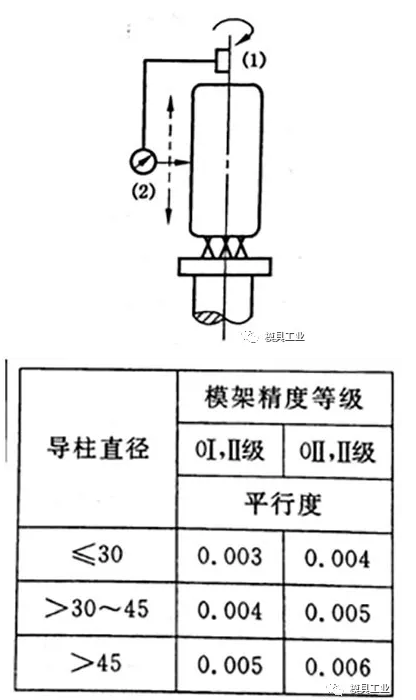

方法一:用圆度仪测量将被测量零件的轴线调整到与测量仪器的轴线同轴。①记录被测零件回转一周过程测量截面上各点的半径差:②在侧头没有径向偏移的情况下按上述方法测量若干个横截面。由计算机按最小条件确定圆柱度误差,也可用极坐标图近似求出圆柱度误差。

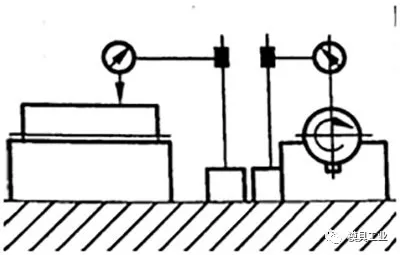

方法二:将被测零件放在测量平板上的V形块内(V形块的长度应大于被测零件的长度)
①在被测零件回转一周过程中,测量一个横截面上的最大与最小读数;②按上述方法连续测量若干个横截面,然后取各截面内所有读数中最大与最小读数的差值之半,作为该零件的圆柱度误差。此方法适合用于测量外表面的奇数棱形状模架精度等级。
为测量准确,通常应使平行度用夹角a=90°和a=≤120°的两个V形块分别测量。

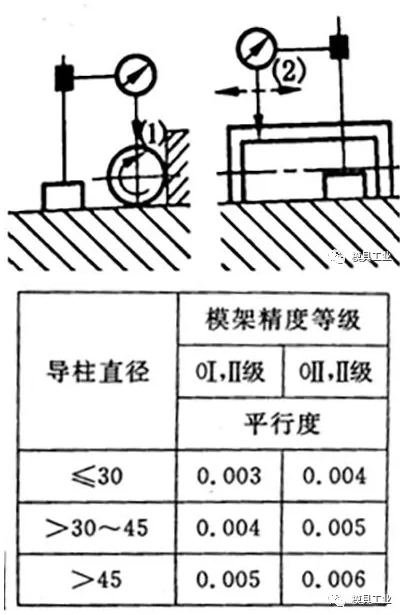

方法三:将被测零件放在测量平板上,并紧靠直角座。
①被测零件回转一周过程中,测量一个横截面上的最大与最小读数。②按上述方法测量若干横截面,然后取各截面内测得的所有读数中最大与最小读数的差值之半,作为该零件的圆柱度的误差。此方法适用于测量外表面偶数形状误差。
