史上最全的汽车轴承知识



在生活中,汽车的保有量越来越大,而汽车上的轮毂轴承需求量也日益增加,正确的安装汽车轮毂轴承能让汽车的行驶安全系数增加。过度磨损和轴承损坏如不及时更换,会对行车安全带来一定隐患




单列圆锥轴

◆ 其内圏和外圈可以分别安装;

◆ 可用于鼓式制动的后轮(比如桑塔纳后轮);

◆ 具有更高的承载能力,转速相对较低;

◆ 安装空间小,易于安装;


一代轴承

◆ 固定的,预先设置的轴承游隙;

◆ 终身润滑,免维护;

◆ 永久性密封;

◆ 密封圈分为:橡胶油圈、组合油封;

◆ 结构紧凑;



二代轮毂单元


第二代轮毂轴承结合了第一代经济性的优点,并集成了一个轮毂法兰,该法兰用于安装制动盘和轮缘, 第二代轮毂轴承,是紧凑的轴承单元,有固定的预先设置好的轴承游隙,终身润滑(免维护),密封。


◆ 集成了一个轮毂法兰;

◆ 一定的预先设置的轴承游隙,集成了轮毂法兰;

◆ 滚动翻边技术,完全预紧;

◆ 卡环提供了轴承外圈的轴向拉力,并使轴承牢固地固定;

◆ 在密封环中可集成多重传感器,以支持ABS (防抱死制动系统)、ASR(驱动防滑装置)、ESP (电子稳定系统);



三代轮毂单元


第三代轮毂轴承是高度集成的轮毂轴承单元,带有一个用于安装制动盘的安装法兰,和一个安装转向 节的法兰以确保最高的运转精度。集成的速度解码器提供了为ABS/ESP悬架控制所需的信号。轮毂 轴承的加紧力通过环形凸台来起作用和调节。


◆ 结构紧凑,承载力高,终身润滑,密封;

◆ 晃动降低,提高了驾驶舒适型;

◆ 高精度的制动盘和车轮导向;

◆ 双法兰设计,安装无需调节轴承游隙,安装更加简便;

◆ 命可靠性更高,使用寿命更长;

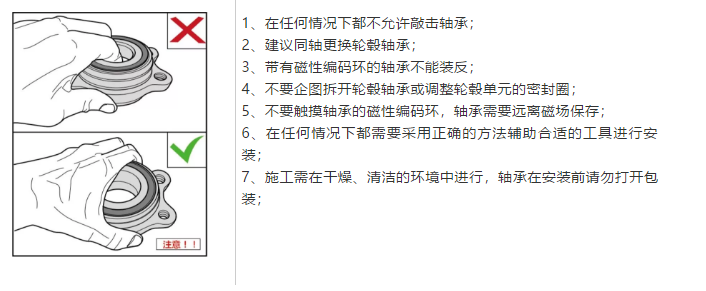

● 轴承安装注意事项

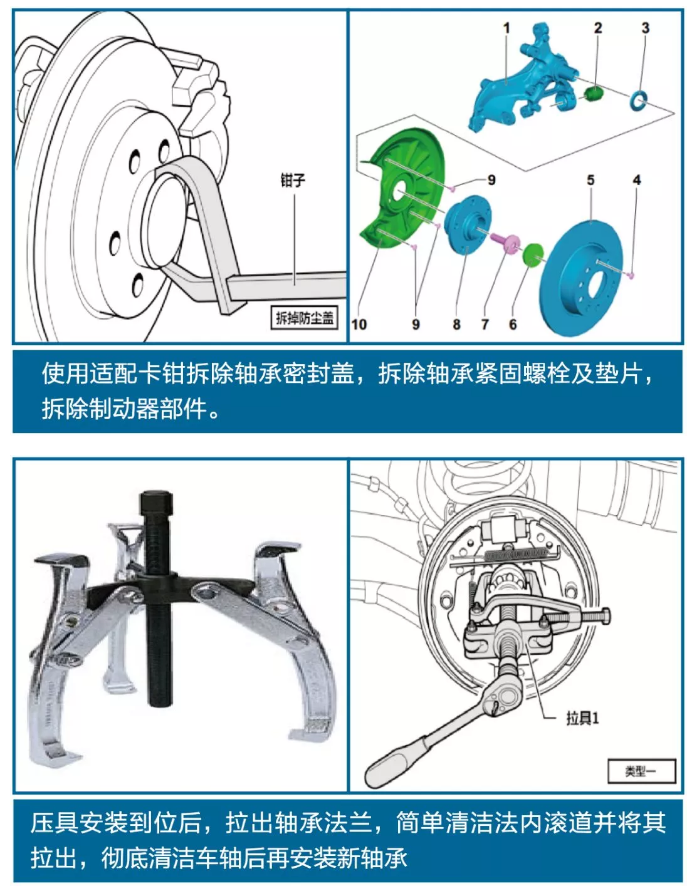

圆锥滚子轴承的安装




注意事项:选用合适的压具安装轴承。压装时确保轴承座清洁并充分润滑。严格按照车型维修手册对轴承螺栓紧固,否则会导致车轮无法转动或轴承损坏。

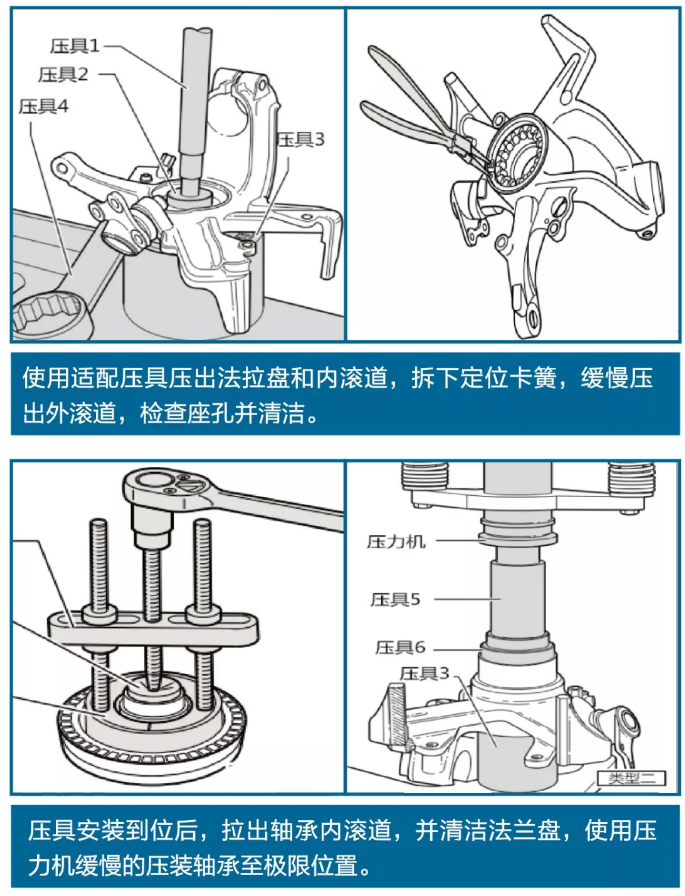

一代轴承的安装






注意事项:严格按照车型维修手册对半轴螺栓紧固,压装时确保轴承座清洁并充分润滑,不要遗忘卡簧,否则会产生严重维修事故。


二代轴承单元的安装





注意事项:严格按照车型维修手册对轴承螺栓紧固,安装时确保安装轴清洁。不要遗忘调整垫片(如果有的话),否则会产生其他连带故障。

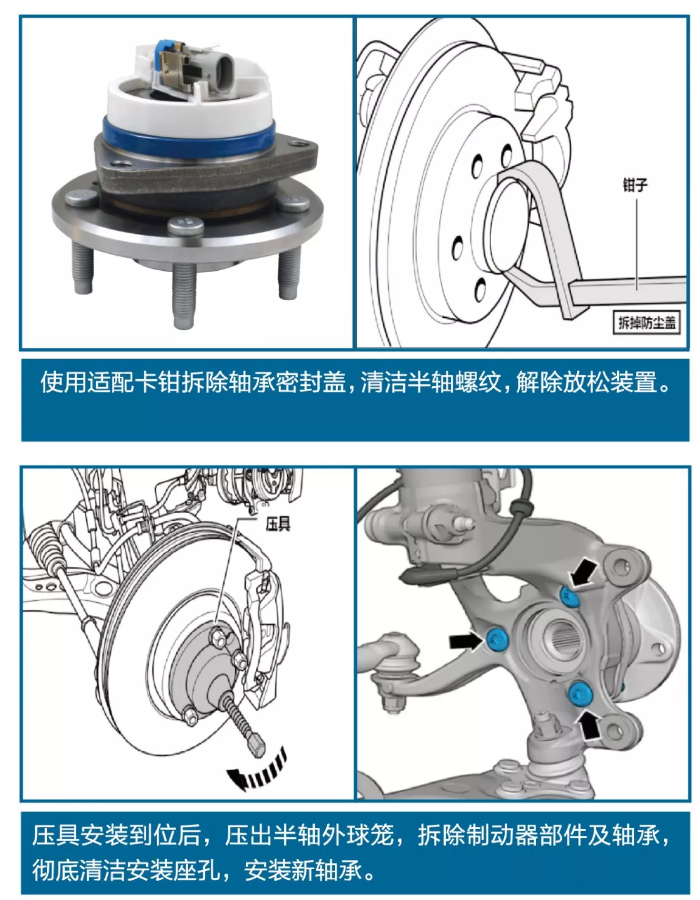

三代轴承单元的安装





注意事项:严格按照车型维修手册对轴承和半轴螺栓紧固,安装时确保轴承座孔清洁无污垢油脂。不要触碰磁性编码环。


●● 带磁轴承的识别及安装方法

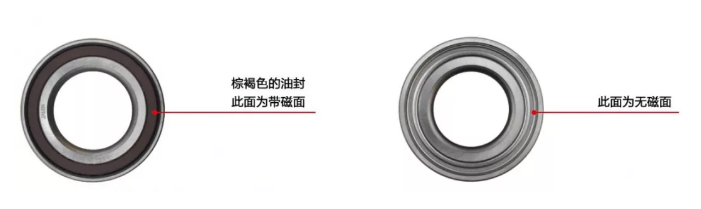

1、参考号码带ABS标识的是带磁性轴承(见下图)




2、油封颜色为棕褐色的一面是带磁的一面

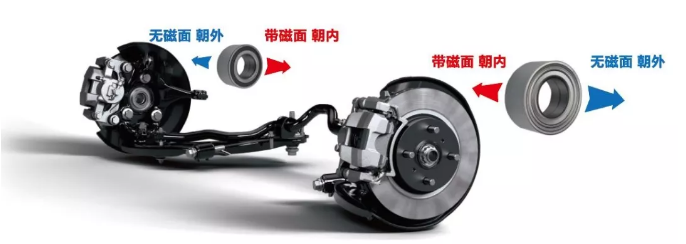

3、安装方向 — 带磁的一面朝车轮内侧安装

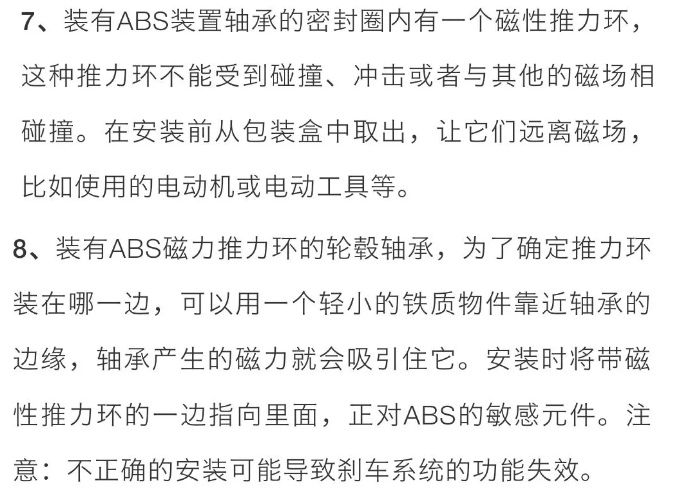

在轮毂轴承的使用和安装中请您注意如下事项:







汽车轴承型号及安装部位


0257                      斯太尔过度箱
HM518445/10        富华13T内外 16T外 20T外
32308(7608E)  东风140前轮外轴承
HM220149/10        富华16T内
32309(7609E)  141前轮外轴承
33118                    BPW13T桥内
32310(7610E)  解放九平柴 青岛四大前轮外 斯太尔前轮外轴承
33213                    BPW13T桥外
32311(7611E)  解放,欧曼前轮外轴承
32222                    富华20T内
32313(7613E) 解放主锥齿轴承 解放J6前轮内

33216X2-1             德龙F3000内口轴承

32314(7614E) 斯太尔前轮外轴承
32314X3A              豪沃AC16桥前内
32315(7615E)  斯太尔主锥齿轴承(低速)
32311YB2              豪沃AC16桥前外
32316(7616E)  斯太尔主锥齿轴承(高速)
32315B                  AC16桥主动锥齿
32216(7516E)  斯太尔差速器轴承
32313B                  北奔主动锥齿
32217(7517E)  153后轮外轴承
329910A                奥威 J6 压力轴承
32218(7518E)  153后轮内轴承
329910                  斯太尔 老款豪沃 压力轴承
32219(7519E)   挂车轴承(随州桥,达山桥)
329210                   陕汽德龙 奥龙压力轴承
32220(7520E)  挂车轴承
329909A                解放九吨压力轴承
32221(7521E)  挂车轴承
329909                  解放六平柴(151)压力轴承
32222(7522E)   斯太尔后轮内轴承
198909K                东风153压力轴承
30222(7222E)   斯太尔后轮外轴承
220300104            豪沃压力轴承(内径45)
30215(7215E)   解放差速器轴承
97211E 457           贯通轴轴承(九吨)
30616(7716E)   解放差速器轴承
350212                   08款豪沃 10款豪沃 贯通轴轴承
30613(7713E)   九平柴前轮内轴承 青岛四大前轮内
6212-2RS               斯太尔贯通轴轴承
30619(7819E)   457桥后轮轴承
QJ212                     德龙 奥龙 美驰桥贯通轴
30621( 7821E)  青岛四大后轮轴承
QJ215                     美驰桥贯通轴
30310(7310E)    解放151前轮外轴承
33216X2-1              德龙F3000前轮内
30311(7311E)   153前轮外轴承 解放300桥外 重汽金王子前轮外
385/382                  美驰桥贯通轴轴承
30312(7312E)    斯太尔盆角齿轴承
280212K 280213K 280214K 重汽吊架轴承 分别是(60的 65的 70的)
30313(7313E)    153前轮内轴承  解放300桥前轮内轴承
30615(7815E)    解放后轮轴承
33216X2(7816E)解放六平柴后轮五吨王后轮轴承
31311(27311E) 斯太尔后桥轴承 东风141锥齿
31313(27313E) 153后桥轴承 AC16桥锥齿
31314 (27314E)153后桥轴承
30611B(27711E)  220-1707109 法士特变速箱12档组合
30613B(27713) 457桥锥齿
592A/594A             457差速器轴承
9278/9220              457主锥齿轴承
390A                       斯太尔副箱组合轴承
32315X3                 青岛485桥主动锥齿前
9380/9321              美驰桥主动锥齿
T2EE100                解放奥威300桥外
33122                     解放奥威300桥内

33220                     安凯奔驰桥外 解放奥威大江桥外
33022 &n
